Цифрова аудіо матриця MU-0808 8×8

FHBAVTEC MU-0808 Digital Audio Matrix 8×8 — це цифровий аудіо-матричний процесор 8×8 корпоративного класу, розроблений для складної маршрутизації сигналу, точного мікшування та розширеної динамічної обробки в професійних AV-середовищах. Завдяки системі цифрової обробки сигналів промислового стандарту ADI SHARC 21489, що працює на частоті SIMD 450 МГц, MU‑0808 забезпечує виконання аудіо з наднизькою затримкою та чисте звучання в корпоративних залах засідань, аудиторіях вищих навчальних закладів, державних установах і багатофункціональних приміщеннях для проведення заходів.

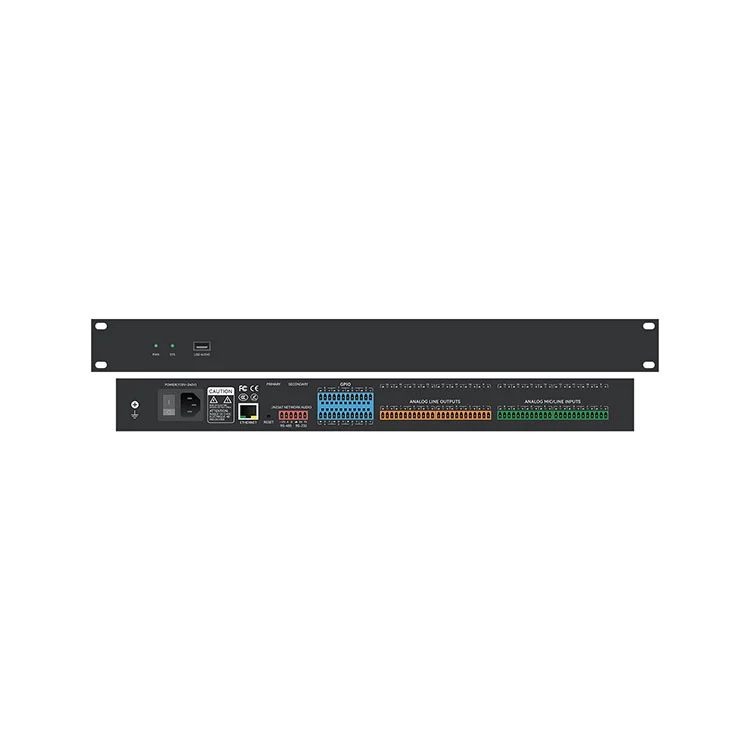

MU‑0808, розміщений у компактному сталевому шасі висотою 1U для монтажу в стійку, об’єднує основні алгоритми аудіо DSP, включаючи придушення акустичного відлуння (AEC), адаптивне придушення зворотного зв’язку (AFC), активний контроль шуму (ANC), автоматичне мікшування розподілу посилення, параметричний/графічний еквалайзер, динамічне стиснення та матрицю. Маршрутизація. Завдяки багатопротокольним інтерфейсам керування, включаючи Ethernet (TCP/IP), RS232, RS485 і настроювані логічні порти GPIO, MU‑0808 забезпечує повну інтеграцію в сучасні AV-системи.

Ключові характеристики

• 8 аналогових входів і 8 аналогових виходів:Збалансовані блочні роз’єми Phoenix, що підтримують лінійні/мікрофонні сигнали з індивідуальним регулюванням посилення.

•Архітектура ADI SHARC 21489 DSP:Високопродуктивний процесор із плаваючою комою SIMD із частотою 450 МГц, який обробляє інтенсивні аудіо алгоритми в реальному часі.

•Роздільна здатність Pro-Audio:Частота цифрової дискретизації 24 біт / 48 кГц забезпечує прозоре перетворення звуку та динамічний діапазон.

• Приглушення акустичного відлуння (AEC):Алгоритм AEC з апаратним прискоренням усуває акустичний зворотний зв’язок і голосове відлуння на дальній стороні під час віддалених відеоконференцій.

• Автоматичне керування зворотним зв'язком (AFC):Алгоритм динамічної режекторної фільтрації визначає та пригнічує акустичний зворотний зв’язок (виття) у реальному часі.

• Активний контроль шуму (ANC) і автоматичне мікшування:Зменшення фонового шуму в поєднанні з автоматичним мікшуванням із розподілом підсилення для керування декількома мікрофонами.

• Комплексний еквалайзер і динаміка:Багатосмуговий параметричний еквалайзер (PEQ), графічний еквалайзер, фільтри високих/низьких частот, розширювач, компресор, лімітер і динамічний шумопоглинач.

• Матрична маршрутизація та затримка каналу:Довільне призначення сигналу та мікшування через 8 × 8 точок перетину з регульованою затримкою до 1200 мс на канал.

• USB Audio Class Interface:USB-аудіоінтерфейс 1 вхід/1 вихід без драйверів для бездоганної інтеграції з платформами програмного кодеку (Zoom, Microsoft Teams, Webex).

• Настроювана інтеграція GPIO:8 програмованих портів введення/виведення загального призначення для логіки перемикання, виклику сцени та екстреного вимкнення звуку.

• Гнучке керування системою:Підтримка двонаправленої команди через Ethernet, RS232 і RS485 для систем керування сторонніх виробників і автоматизації відстеження камер.

• Стійка 1U:Стандартна 19-дюймова конструкція 1U для монтажу в стійку для безперешкодного розгортання в стійці.

Основна обробка DSP

Цифрова аудіоматриця MU-0808 8×8 забезпечує інтуїтивно зрозумілу та гнучку матричну архітектуру DSP, яка дозволяє системним інтеграторам налаштовувати ланцюги обробки сигналу відповідно до конкретних акустичних вимог приміщення:

• AEC (акустичне придушення відлуння): високоефективне придушення відлуння, оптимізоване для повнодуплексних інтерактивних конференцій, запобігаючи зворотному зв’язку від гучномовців на дальньому кінці.

• AFC (адаптивне придушення зворотного зв’язку): виявлення зворотного зв’язку в реальному часі та адаптивна фільтрація частоти режекторів для підтримки максимального посилення системи до зворотного зв’язку.

• Автоматичний мікшер (алгоритм розподілу підсилення): автоматично балансує підсилення між кількома активними мікрофонними каналами для підтримки стабільного підсилення системи та розбірливості мови.

• Комплект вирівнювання: незалежний багатосмуговий PEQ, графічний еквалайзер, фільтри високих частот, низьких частот і всі частоти для точного налаштування динаміків і корекції кімнати.

• Dynamics Suite: розширювачі вводу/виводу, компресори, обмежувачі, контролери динамічного діапазону та шумопоглиначі для керування запасом.

• Маршрутизація та вирівнювання матриці: призначення перехресних точок із керуванням фазою, налаштуванням підсилення та цифровим вирівнюванням затримки до 1200 мс на вихідний рядок.

Контроль та системна інтеграція

Цифрова аудіо матриця MU-0808 8 × 8, розроблена для професійних конструкцій аудіо/відеосистем, пропонує надійне підключення та можливості керування:

• Програмне забезпечення для керування ПК: спеціальне програмне забезпечення графічного інтерфейсу Windows дозволяє візуально конфігурувати ланцюги DSP, матриці маршрутизації, криві відгуку еквалайзера та відображення GPIO через TCP/IP у реальному часі.

• Централізована автоматизація: відкритий послідовний протокол через RS232/RS485 для інтеграції з Crestron, AMX, Extron та іншими процесорами керування.

• Інтеграція відстеження камери: прямий послідовний вихід команд для запуску попередніх налаштувань камери PTZ на основі активної активності воріт мікрофона.

• Логічне керування GPIO: 8 багатофункціональних логічних портів, які можна налаштувати для замикання зовнішніх контактів, фізичних потенціометрів гучності, світлодіодних індикаторів або аварійного керування пожежною сигналізацією.

Цільові програми

• Корпоративні зали засідань і конференц-центри: підсилення мови високої чіткості та відеоконференції без луни.

• Вища освіта та аудиторії: автоматичне мікшування кількома мікрофонами, тригер відстеження камери та розподіл матриці кімнат.

• Урядові та командні центри: високонадійна обробка аудіо з фізичним аварійним перевизначенням GPIO.

• Багатофункціональні аудиторії та приміщення для проведення заходів: динамічний розподіл звуку та вирівнювання зонної затримки.

• Комерційні аудіо/відео системи: багатозонні системи розповсюдження фонової музики та матричні системи пейджінгу.

Технічні характеристики

Часті запитання

Q1: чи підтримує FHBAVTEC MU‑0808 ехоподавлення для платформ відеоконференцій із програмним кодеком, таких як Zoom або Microsoft Teams?

Відповідь: Так. Цифрова аудіоматриця MU-0808 8 × 8 оснащена спеціальним апаратним придушенням акустичної луни (AEC) і вбудованим USB-аудіоінтерфейсом 1 вхід/1 вихід. Підключивши MU‑0808 до комп’ютера в конференц-залі через USB, процесор передає оброблені мікрофонні сигнали без луни безпосередньо в Zoom, Microsoft Teams або Webex, одночасно усуваючи відлуння мовлення на дальній стороні та локальне акустичне виття.

Q2: Як налаштовано MU‑0808 і чи можна його інтегрувати з системами керування AV сторонніх виробників?

Відповідь: MU‑0808 налаштовано за допомогою програмного забезпечення для керування комп’ютером Windows через Ethernet (TCP/IP), що забезпечує візуальний інтерфейс для маршрутизації сигналу, налаштування еквалайзера, динамічної обробки та керування попередньо встановленими сценами. Для інтеграції сторонніх розробників пристрій має відкриті протоколи керування RS232 і RS485, що дозволяє повністю контролювати через контролери відстеження камер Crestron, Extron, AMX або PTZ.

Q3: Які функції можна призначити 8 настроюваним портам GPIO?

Відповідь: 8 логічних портів GPIO можна незалежно запрограмувати як цифрові входи або виходи. Загальні випадки використання інтеграції включають підключення фізичних кнопок для виклику попередньо встановлених сцен, взаємодію зі світлодіодними індикаторами стану, активацію аварійного вимкнення звуку за допомогою замикання контактів пожежної сигналізації або підключення аналогових потенціометрів для регулювання гучності зони на стіні.

Q4: Чи забезпечує MU‑0808 фантомне живлення для конденсаторних мікрофонів і як регулюється посилення?

Відповідь: Так. Усі 8 аналогових входів мають індивідуальне перемикання фантомного живлення +48 В, яке можна конфігурувати за допомогою керуючого програмного забезпечення, що робить його повністю сумісним з професійними конденсаторними та граничними мікрофонами. Підсилення вхідного попереднього підсилювача регулюється від 0 до +48 dBu у програмному забезпеченні для підключення різних джерел мікрофона та лінійного рівня.
