Опис продукту

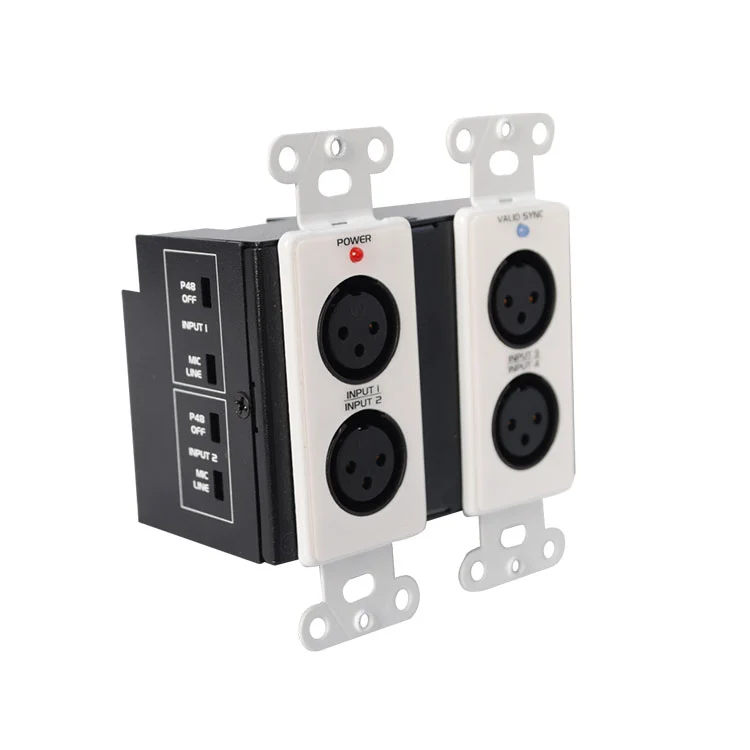

DWP42L-це універсальний мережевий інтерфейс Dante 4-дюйма Dante, який перетворює між аналоговим та цифровим аудіо з винятковими продуктивністю. Окрім чотирьох аналогових входів (перемикається між рівнем MIC та лінії з регульованим коефіцієнтом) та двома вихідами Dante-Analog, цей компактний блок легко встановлюється у стандартних коробках з подвійним банком США. Просто підключіться за допомогою Ethernet за допомогою кабелю CAT5 та керуйте аудіо-маршрутизацією через програмне забезпечення Dante Controller для наднизьких показників затримки. Наша повна екосистема Dante включає процесори DSP, мережеві мікрофони, динаміки та додаткові інтерфейсні рішення для комплексної аудіо -мережі.

Основні особливості:DWP42L оснащений чотирма xlr входами з виборними режимами мікрофона/лінії, кожен з яких пропонує регульований посилення (-20db до +20 дБ) та комутаційну потужність фантомів 48 В для мікрофонів конденсатора. Він перетворює аналогові сигнали в мережевий аудіо Dante з 24-бітною конверсією з високою роздільною здатністю, забезпечуючи низькі показники високої точки зору. Агрегат також забезпечує два виходи Dante-Analog (збалансований/незбалансований) на задній панелі. Завдяки POE або 24 В постійного струму постійного струму, світлодіодами статусу передньої панелі та преміум-підсилювачами мікрофона, він забезпечує надійне, якісне мовлення для професійних установок.

FAQ:

З: Ви виробник?

A: Так. Ми є виробником, що базується в Шеньчжені.

З: Чи можете ви надати рішення OEM або ODM?

Відповідь: Так, ми можемо надати рішення OEM або ODM залежить від вимог клієнта.

З: Чи пройшли вашу продукцію якісь сертифікацію?

Відповідь: Так, у нас є сертифікати CE, ROHS.

З: Які продукти Dante ви можете надати?

Відповідь: Ми можемо надати серію Dante Solution, наприклад Dante DSP, Audio Audio Dante, Dante IO, Microphone Dante, Dante dpoare…

Специфікація продукту

Мік/лінійні входи до мережі Данте
Введення:	Xlr (самка) x 4
Діапазон посилення	-20 ~ +20
Вхідний опір	> 2,5 K_ (MIC); > 5 K_ (рядок)
Phantom Power	48 VDC, перемикач
Частотна реакція	20 Гц до 20 кГц (± 0,5 дБ)
Thd+n	<0,1%
Шум нижче +4 DBU	<-70 дБ
CMRR	> 65 дБ (50 Гц до 120 Гц)
Данте мережа для ліній
Виходи	2, збалансований/незбалансований, знімний клемний блок
Рівень виходу	+4 DBU (номінальний) збалансований; -10 DBV (номінальний) незбалансований, вибраний
Вихідна напруга	+20DBU (@ 0db посилення виходу)
Вихідний опір	150 _ збалансований; 75 _ незбалансований
Частотна реакція	20 Гц до 20 кГц (± 0,5 дБ)
Thd+n	<0,1%
Шум	<-80 дб
Перехрестя	<85 дБ (20 Гц до 20 кГц
Канал Данте
Передавачі/приймачі	2/2
Швидкість передачі	100 Мбіт / с
Роздільна здатність	16/24/32 Біт
Швидкість відбору проб	44,1 кГц, 48 кГц.
Данте інтерфейс	RJ45 Jack
Потужні з'єднання	2 -контактний термінал євро
Потрібна потреба	24 VDC @ 180 мА плюс підключені фантомні навантаження або POE
Вимір	116 мм (W) × 114,5 мм (H) × 53,1 мм (D)
Вага: 0,36 кг-DWP22L-US	370г

Операція продукту

4ch Dante Audio Interface

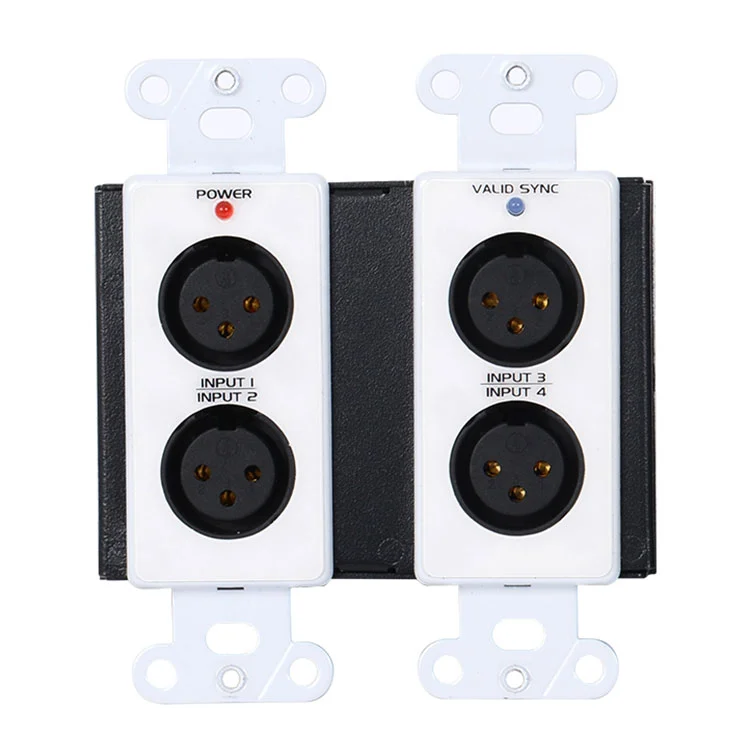

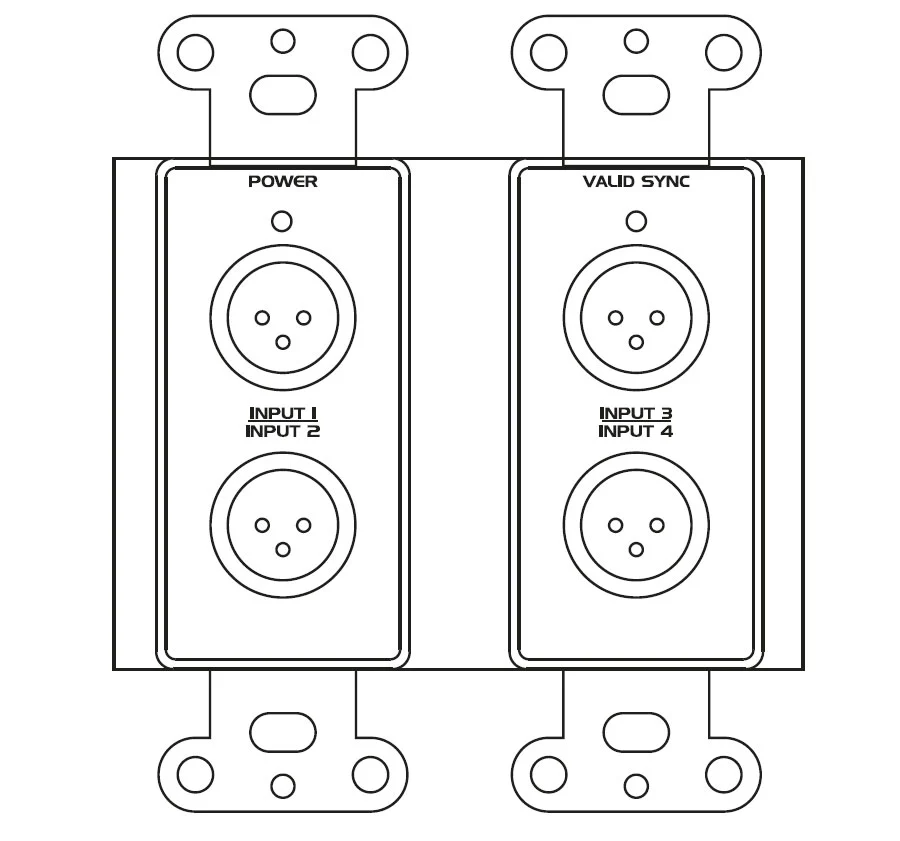

1. xlr входи, прийміть аудіосигнал MIC або Line.

2. Індикатор світлодіодів.

3. Сиднак Sync вказує на стан мережі Данте.

4ch Dante Audio Interface

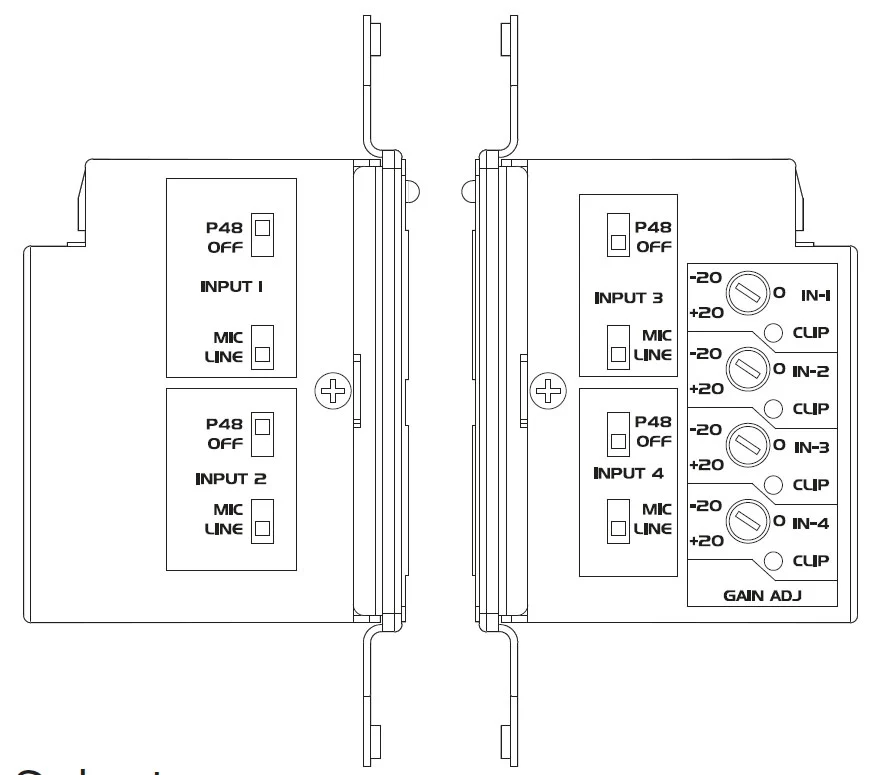

4. XLR SELECTER

Лінія:Приймає збалансоване або незбалансоване джерело лінії.

Мік:Приймає сигнал динамічного або конденсаторного мікрофона.

P48V:Забезпечує потужність фантомів 48 В при підключенні мікрофона конденсатора.

5. Контроль введення посилення:Відрегулюйте рівень посилення вхідного сигналу на кожному вхідному каналі.

6. Світлодіодний сигнал на кожному вхідному каналі

4ch Dante Audio Interface

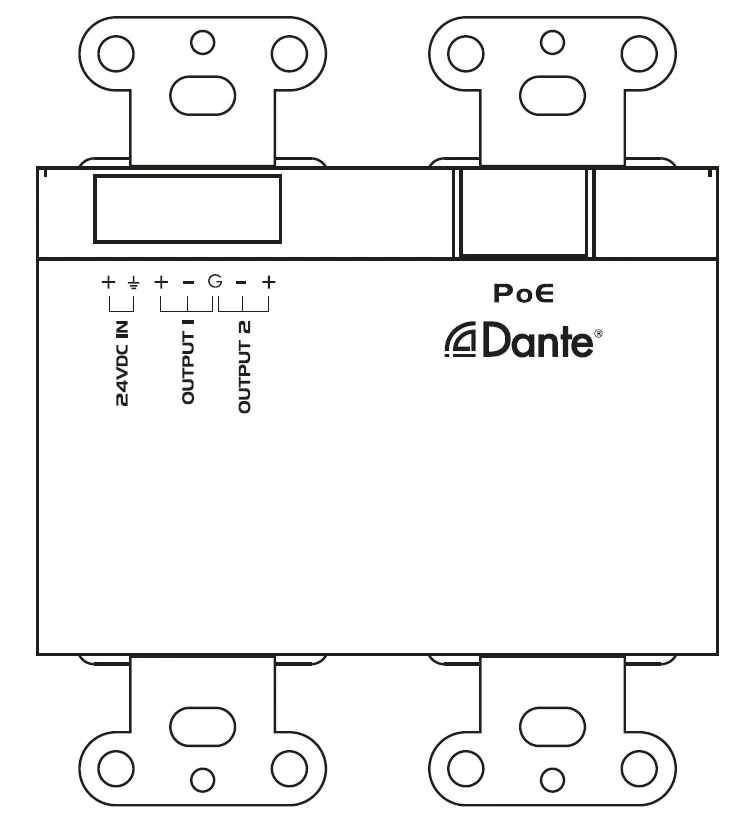

7. Євро -термінальні результати:Перетворює два канали Данте в аналогові виходи ліній.

8. RJ45 Порт:Використання кабелю CAT5 для підключення до мережі Dante.

Примітка:Використовуючи мережевий перемикач, що підтримується POE, DWP42L може працювати та працювати від POE.

9. Сила:Підключіть постійний струм DC 24V до 2P або вхідний гніздо постійного струму.

Примітка:Якщо DC 24V та POE будуть присутніми для DWP42L, пристрій працюватиме з постійного струму 24 В. І коли DC 24V видалив, живлення автоматично перейде на POE Power.

Застосування продукту

Інтерфейс Dante (4 x MIC/лінійні входи, 2 x Лінійні виходи) - це універсальне рішення для інтерфейсу аудіо мережі, призначене для безшовної інтеграції в професійні налаштування аудіо. Це дозволяє двонаправленому перетворенню між аналоговим та Dante Digital Audio, PLS див. Нижче

1. Живий звук та виробництво подій

• Підключіть мікрофони, інструменти або джерела рівня ліній (наприклад, змішувачі, пристрої відтворення) до мережі Dante для розподілу низької затримки на декількох етапах або зонах.

• Відправити оброблене аудіо з змішувача з підтримкою Данте до аналогових підсилювачів, моніторів або пристроїв запису.

2. Конференція та системи

• Інтегруйте аналогові мікрофони (наприклад, мікрофони для подіумів, MIC панелі) у систему конференцій на основі Данте для гнучкої маршрутизації та обробки.

• Вихідні аудіо подаються аналоговими динаміками або застарілими підсилювачами в залах, аудиторії чи лекційних залах.

3. Студії трансляції та запису

• Оцифровайте аналогові джерела (мікрофони, інструменти, підвісні передачі) та передають їх по Данте для запису, потокового потоку або трансляції.

• Надіслати подачі Dante (наприклад, виходи DAW, домофонні сигнали) на аналогові монітори, навушники або обладнання для переробки.

4. Будинок місця поклоніння та виконання

• Захоплювати хорні мікрофони, інструменти чи розмовне слово та розповсюджувати їх через Dante до змішувачів FOH, систем запису або прямих потоків.

• Доріжки відтворення Dante Dante або оголошення до динаміків аналогової зони або затримки ліній.

5. Встановлений звук та гостинність

• Підключіть системи фонової музики (BGM), підказки MIC або аналогові джерела до мережі Данте для централізованого управління.

• Вихідні мережеві аудіо (наприклад, корми для програм, аварійні сповіщення) до аналогових підсилювачів у готелях, ресторанах чи роздрібних приміщеннях.
